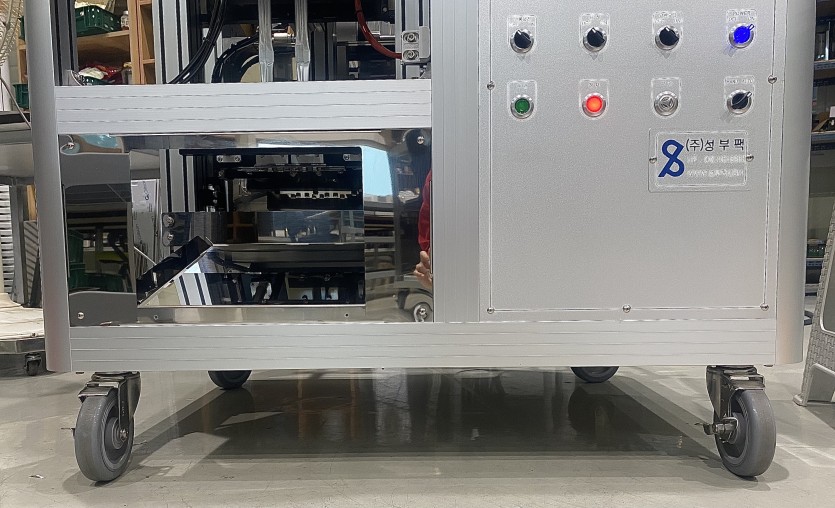

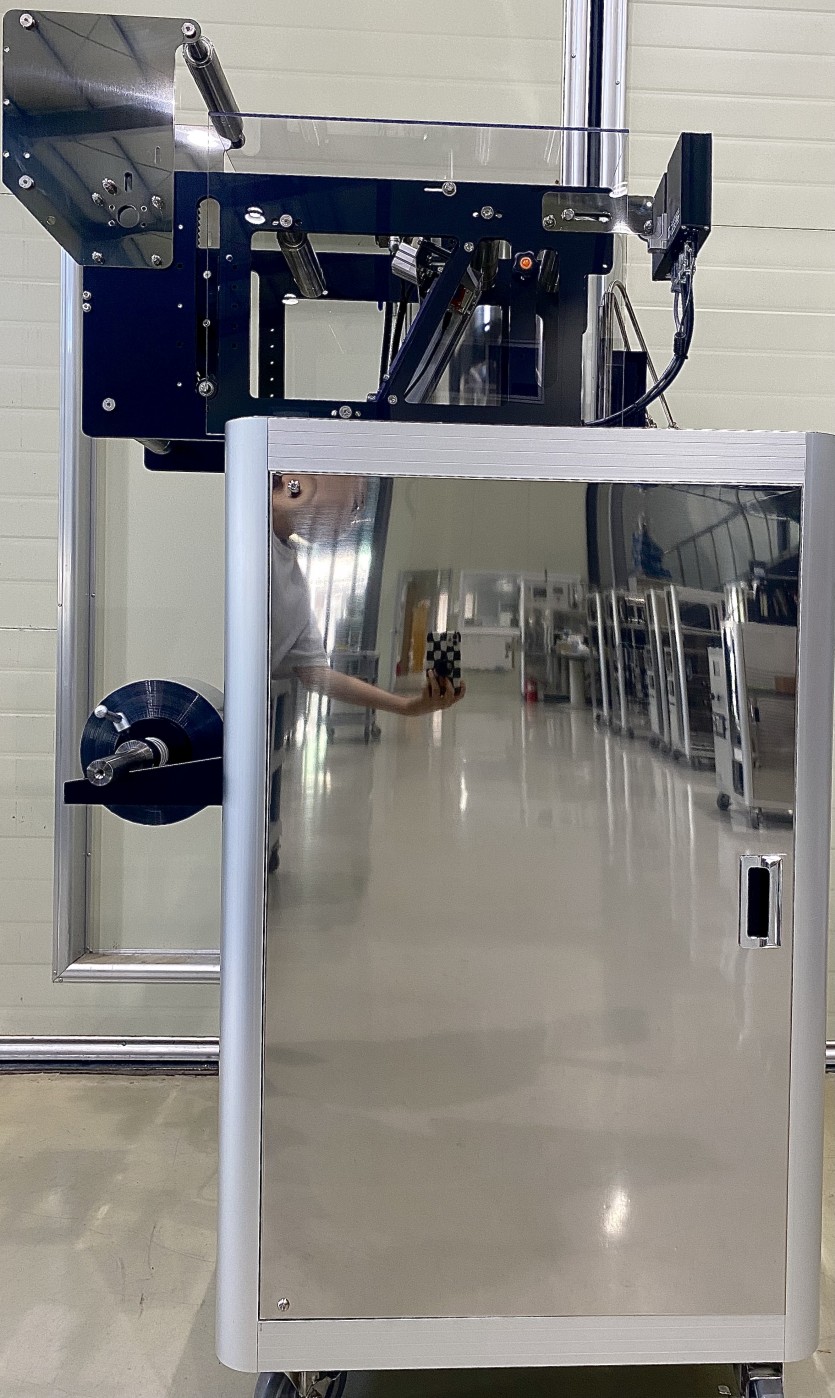

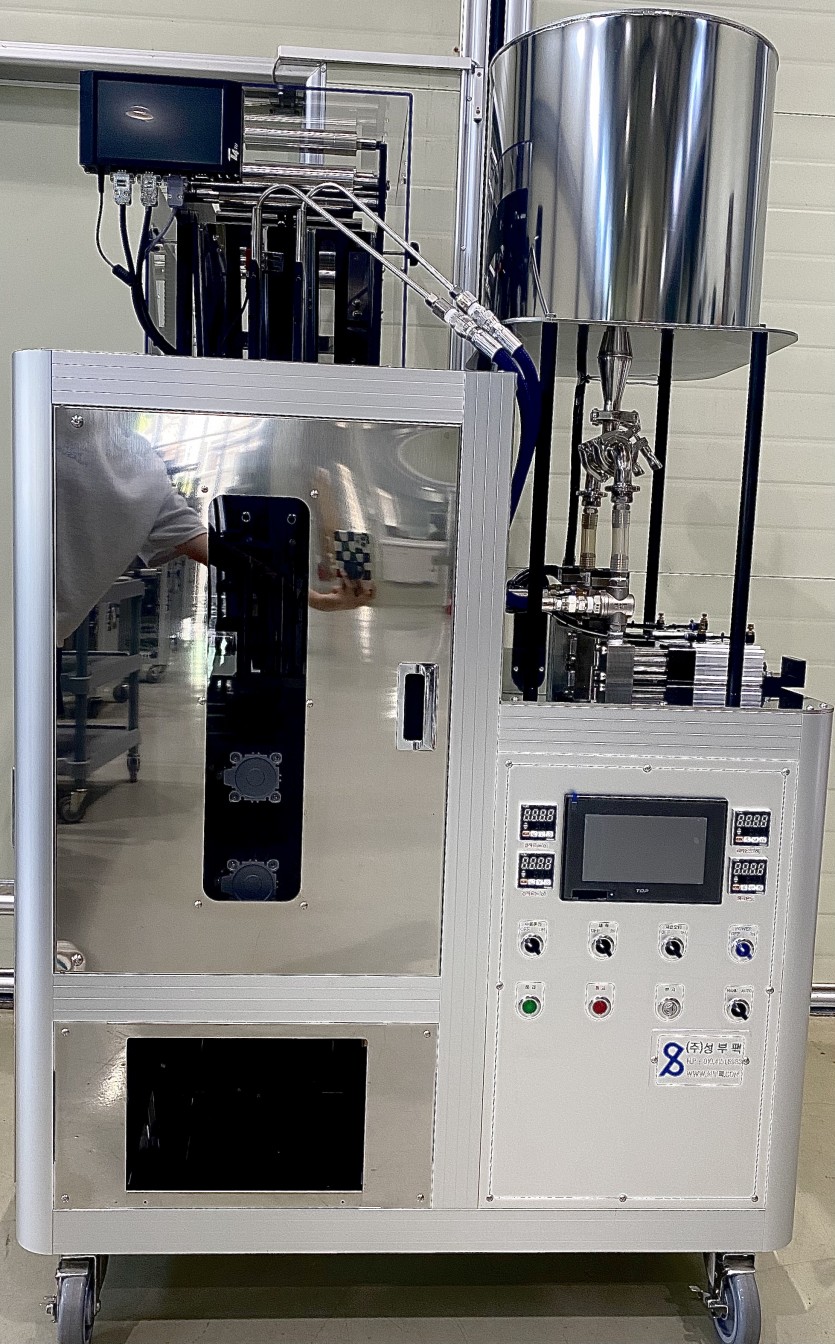

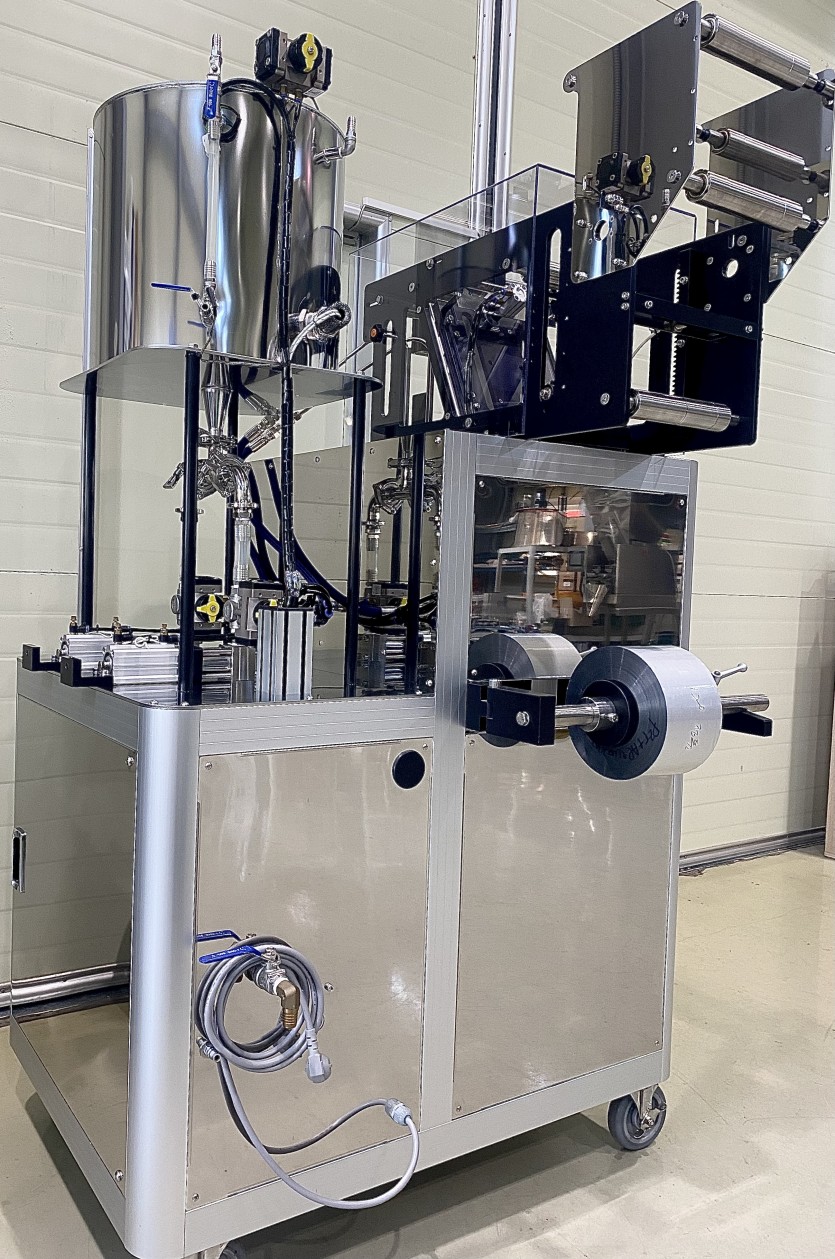

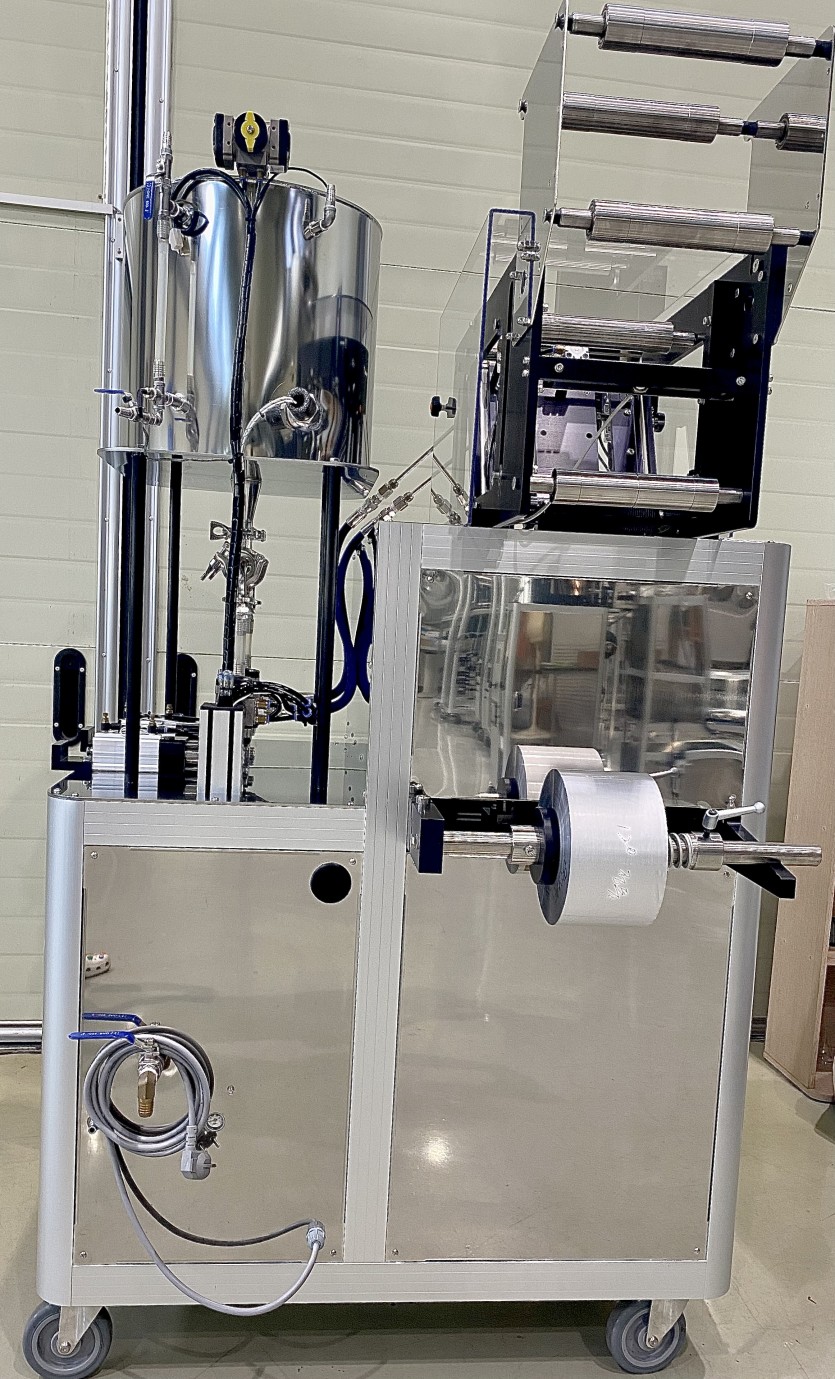

스틱 2열 액상 자동포장기

마우스를 올려보세요

  • 모델명

    SBP-091-02

  • 기본사양

    · 공정별 이상발생 경보 및 메시지 확인.
    · 제품에 따른 작업조건 설정.
    · 공정별 수동운전기능.
    · 현재,일일포장설정 및 총생산수량 카운터.
    · 자동 수위레벨 (저장호파 자동공급 및 밸브차단).
    · HEATER 단선 경보장치
    · 저장호퍼 (유리관 30.000cc).
    · 저장호퍼 보온 건열 HEATER.(750W)
    · 라운더 컷팅 5R.

  • 작업공정

    1차 상부:세로접착 → 2차 하부:가로접착 및 냉각 → 3차 하강이송→ 4차 컷팅

  • 생산능력

    34~36팩/분 (10g 기준).

견적상담 바로가기








<특징>
콤팩트한 디자인과 슬림형으로 협소한 장소에도 설치가 좋다.​


<공정별 제작사양>
가. 액 충진 장치
* 피스톤 정량충진 방식
* 액 충진용량: 5g~30g.
* 함량편차 : ± 2%미만
* 충진량 조절: 수동조절.
* 사용재질: AL6061, SUS304

나. SEALING 장치
* HEATING 에 의한 가열압착방식.
   상부 HEATER: %15 X 175cm=2개
   전기 : 220V(400W)
* HEATING 에 의한 가열압착방식.
   하부 HEATER: %15 X 175cm=2개
   전기 : 220V(400W)
* 온도 컨트롤: 디지털 컨트롤.
* SEALING 히타 사용재질 BS(HEATER BODY).

다. 컷팅 및 SEALING
* 컷팅:5R
* SEALING: 폭:25-40mm(선택사양)  길이:130-150mm(조정가능)

라. 구동방식
* 공압


<CONTROL SYSTEM>
* 제어방식: PLC + 터치스크린.


<구조>
* FRAME: SUS304 (T5) 및 AL60 프로파일.
* 가공품:  SUS,및 AL6061.


<장비규격>
a. 전격전압 : 220V / 60hz
b. 소비전력 : 3.0Kw(Max)
c. 공기압력 : 5-6Kg/Cm₂
d. 장비중량 : 250Kg.
e. 장비제원 : 1040cm(L) X 950cm(W) X 1750cm(H)


< 주요부품 (KS 제품)>
1. PLC - LS.
2. 터치스크린 - LS.
3. AIR 실린더 - TPC.
